复合管板与换热管连接,许用拉脱力的正确取值
2020-04-05 07:57:50 点击:
复合管板与换热管连接,许用拉脱力的正确取值
对于复合板制或堆焊管板,计算时通常只考虑基层的强度,具体地在SW6的计算中,可将覆层或堆焊层厚度按腐蚀裕量输入,但程序中管板材料只能选基层的。
问题来了:

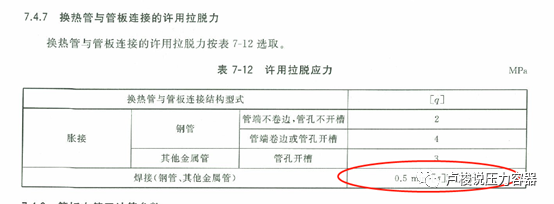

换热管与复合或堆焊管板的连接(BEM,强度焊+贴胀)如下图所示,我们可以清楚地看到,换热管是与覆层或堆焊层焊接的,所以这个管接头的许用拉脱力应该取0.5倍的min{覆层或堆焊层的许用应力,换热管的许用应力}。
对于复合板制或堆焊管板,计算时通常只考虑基层的强度,具体地在SW6的计算中,可将覆层或堆焊层厚度按腐蚀裕量输入,但程序中管板材料只能选基层的。
问题来了:

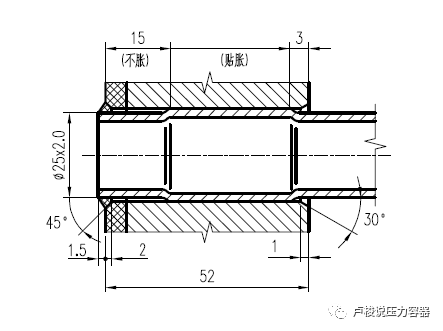

换热管与复合或堆焊管板的连接(BEM,强度焊+贴胀)如下图所示,我们可以清楚地看到,换热管是与覆层或堆焊层焊接的,所以这个管接头的许用拉脱力应该取0.5倍的min{覆层或堆焊层的许用应力,换热管的许用应力}。
显然,如果直接使用SW6生成的计算书,这个许用应力的取值是会有问题的(SW6取基层的许用应力),应对此进行手动校核并修改计算书。
